Funktionen
Spezifikationen
Intervall
Genaugigkeit
Balken-Drehzahlmesser
500-11.000 Umin
500 Umin
Digitaler Drehzahlmesser
100-19.900 Umin
100 Umin
Schaltwarnung
Maximal-Drehzahl
Geschwindigkeitsmesser
2,3-300 Km/h
0,1 Km/h
±1%
Höchstgeschwindigkeit
±1% oder
Tageskilometer 1&2
0 - 999,9 Km
0,1 Km
±0,1%
Gesamtkilometer
0 - 999999 Km
1 km oder Meile
Fahrzeit
0:00'00'' - 99:59'59''
1 Sekunde
± PPM
Gesamtzeit
0:00' - 9999:59'
1 Minute
±50PPM
Uhrzeit
0:00'00'' - 23:59'59''
1 Sekunde/1 Minute
Versorgungsspannung:
12V Gleichspannung.
Geschwindigkeitssensor:
Berührungsloser magnetischer Sensor.
Drehzahlmesser-Eingangssignal:
CDI oder Zündspule.
Radumfangseinstellung:
1mm - 3999mm (1mm-Schritte)
Betriebstemperatur:
-10°C. - +80°C. (im Gehäuseinneren)
Lagertemperatur:
-25°C. - +85°C. (im Gehäuseinneren)
Füllstandssensor Widerstand:
100 Ohm

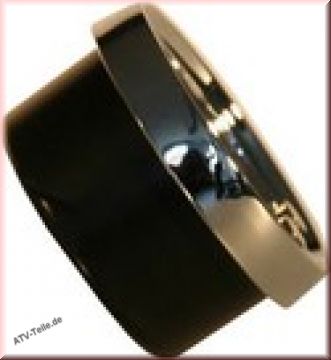

Maße:
Außendurchm. Chromring: 73mm
Einbaudurchmesser: 64,5mm
Einbautiefe: 29mm ab Chromring-Ende
Gesamtlaenge: 41mm
Gewicht : 140 gramm
Stromverbrauch:
Stromverbrauch Uhr 0,075mA (Laufzeit an einer 5Ah Motorradbatterie über 10 Jahre)
Stromverbrauch Eingeschaltet 27 mA
Stromverbrauch mit 6 Kontrolleuchten maximal 100 mA
Alle Einstellwerte, Zeit- und Kilometerzähler bleiben im stromlosen Zustand erhalten mit Ausnahme der Uhr. Somit ist auch der Betrieb an batterielosen
Motorrädern mit Gleichspannungsversorgung möglich. Betrieb der Uhr mit 9V Blockbatterie möglich.
ACE-2XXX-DE-V7.pdf
Bedienungsanleitung deutsch
ACE-27-28XX-EN_V3.pdf
Bedienungsanleitung englisch
